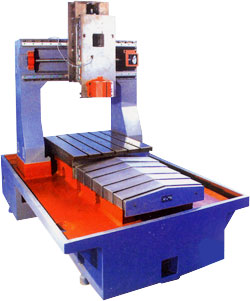

整體件為HT250鑄鐵樹脂砂芯精密鑄造，龍門與立柱為整體鑄造，完全時效處理，剛性強，不變形。導軌與絲桿為臺灣上銀產品，導軌為HGH35HAH加長超重負荷滑塊并加預緊，安裝面采用強力迫緊塊固定，防止因為振動使導軌松動而影響精度。絲桿為C3級加預緊研磨絲桿，兩端固定并加預拉伸，消除因為絲桿溫升而產生誤差。所有軸承采用進口成對軸承，配備國內知名廠家自動潤滑裝置，Y軸配備不銹鋼板防護罩。所有精度項目嚴格按照國家標準檢驗出廠，外觀噴油漆，顏色可按照客戶要求制作。光機不含任何電器元件。
| 項目 | 要求（單位mm）或規(guī)格 | 備注 |
| 工作臺面尺寸 | 700X900 | |
| 工作臺“T”型槽：數(shù)量-尺寸*間距 | 5-12*115 | |
| 主軸滑板端面至工作臺面距離 | 180-500 | |
| 主軸上下移動行程（Z） | 320 | |
| 主軸左右移動行程（X） | 700 | |
| 工作臺前后移動行程（Y） | 800 | |
| 龍門寬度 | 820 | |
| X、Y軸線軌 | HGH35HAH | 臺灣上銀 |
| Z軸線軌 | HGH30HAH | 臺灣上銀 |
| 三軸滾珠絲桿 | R32-010-0.008（C3級） | 臺灣上銀 |
| 三軸軸承 | 角接觸P5級成對軸承 | 日本 |
| 主軸座標配孔徑 | ф120 | |
| 三軸推薦電機扭矩X/Y/Z | 6.5、6.5、6.5Nm | |
| 工作臺最大承重 | 350Kg | |
| 工作臺平面度 | 0.02 | |
| Z軸對XY軸垂直度 | 0.015 | |
| X和Y軸移動對工作臺面的平行度 | 0.015 | |
| 定位精度 | 0.01 | |
| 光機凈重量 | 3700Kg | |
| 外型尺寸 | 2210X1400X2000 |
