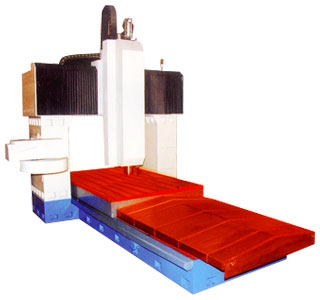

整體采用樹脂砂造型的高強度鑄鐵精密鑄造，布筋結構合理剛性好，1年自然時效處理，穩定性強。機床采用龍門結構，工作臺移動。主軸箱部件采用雙氣缸平衡機構，保證主軸箱運動的平穩性；橫梁采用大尺寸的截面設計，增強橫梁的抗彎、抗扭剛度，橫梁上面與側面安裝滾動導軌，增強主軸箱抗顛覆能力，Z軸采用硬軌淬火及貼膠工藝，有利于提高切削穩定性及耐磨性；導軌為進口65#超重負荷預緊滑塊，絲桿為進口R80-010C5級研磨絲桿，兩端固定并采用預拉伸；軸承為進口P5級成組軸承；主軸為臺灣生產BT50精密主軸，最高轉速6000轉/分鐘；Y軸前后標配不銹鋼板防護罩，X軸采用柔性風琴罩，機頭下面為柔性風琴罩；標配自動潤滑系統；預留刀庫安裝面；外觀噴油漆，顏色可按照客戶要求制作，光機不含任何電氣元器件。

項目	要求（單位mm）或規格	備注
工作臺面尺寸	1500X3000
龍門寬度	1850
主軸端面至工作臺面距離	120-1120
主軸上下移動行程（Z）	1000
工作臺左右移動行程（X）	1500
工作臺前后移動行程（Y）	3000
X軸線軌	HGW65HA3RH	臺灣上銀
Y軸線軌	HGW65HA4RH	臺灣上銀
Z軸硬軌	滑動件采用貼耐磨膠片	進口
X、Z軸滾珠絲桿	R65-010-0.018(C5級)	臺灣上銀
Y軸滾珠絲桿	R80-010-0.018(C5級)	臺灣上銀
主軸型號及轉速	BT50、6000轉/分鐘	臺灣丹銓
三軸軸承	角接觸P5級成對軸承	德國
三軸及主軸聯接方式	三軸直聯、主軸同步帶聯接
三軸推薦電機扭矩X/Y/Z	32Nm、45Nm、40Nm
主軸推薦功率	15-18.5KW
工作臺“T”型槽：數量-尺寸*間距	7-22X225
工作臺平面度	+0.05
工作臺最大承重	3000（Kg）
Z軸對XY軸垂直度	0.05
Z軸相對于工作臺面移動的平行度	0.08
定位精度	0.05
光機凈重量	25000Kg
外型尺寸	7400X2950X4600
