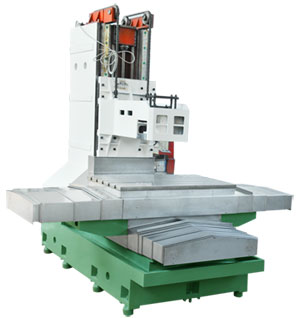

整體采用樹脂砂造型的高強度鑄鐵精密鑄造，布筋結構合理剛性好，經1年自然時效處理，穩定性強。Y軸電機連接后置，便于維護方便；立柱為“人”型結構，提高主軸頭移動時之優異穩定性。主軸頭配重錘采用導桿固定，減少因為配重錘晃動而影響加工精度；三軸導軌采用進口超重負荷精密級線軌，比一般廠家大一級型號；絲桿為進口R40-010C3級研磨絲桿，兩端固定并采用預拉伸；軸承為進口P5級成組軸承；主軸為臺灣生產BT40精密主軸，最高轉速8000轉/分鐘；Y軸前后，X軸左右，Z軸下方都標配不銹鋼板防護罩；標配自動潤滑系統；預留刀庫安裝面；外觀噴油漆，顏色可按照客戶要求制作，光機不含任何電氣元器件。
| 項目 | 要求（單位mm）或規格 | 備注 |
| 工作臺面尺寸 | 650X1200 | |
| 主軸端面至工作臺面距離 | 110-710 | |
| 主軸上下移動行程（Z） | 600 | |
| 工作臺左右移動行程（X） | 1000 | |
| 工作臺前后移動行程（Y） | 650 | |
| X軸線軌 | HGW45HAP | 臺灣上銀 |
| Y軸線軌 | HGW55HAP | 臺灣上銀 |
| Z軸線軌 | HGW65HAP | 臺灣上銀 |
| X、Y、Z軸滾珠絲桿 | R40-010-0.008（C3級） |
臺灣上銀 |
| 主軸型號及轉速 | BT40、8000轉/分鐘 | 臺灣丹銓 |
| 三軸軸承 | 角接觸P5級成對軸承 | 德國 |
| 三軸及主軸聯接方式 | 三軸直聯、主軸同步帶聯接 | |
| 三軸推薦電機扭矩X/Y/Z | 12Nm、15Nm、15Nm | |
| 主軸推薦功率 | 7.5-11KW | |
| 工作臺“T”型槽：數量-尺寸*間距 | 5-18X117 | |
| 工作臺平面度 | 0.02 | |
| 工作臺最大承重 | 800（Kg） | |
| Z軸對XY軸垂直度 | 0.02 | |
| Z軸相對于工作臺面移動的平行度 | 0.015 | |
| 定位精度 | 0.01 | |
| 光機凈重量 | 5700Kg | |
| 外型尺寸 | 2620X2300X2600 |
